Z5J,Z6J

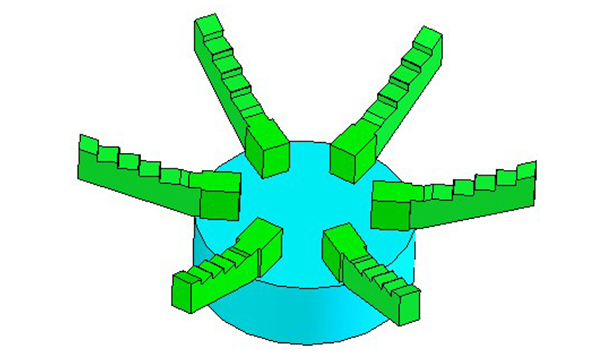

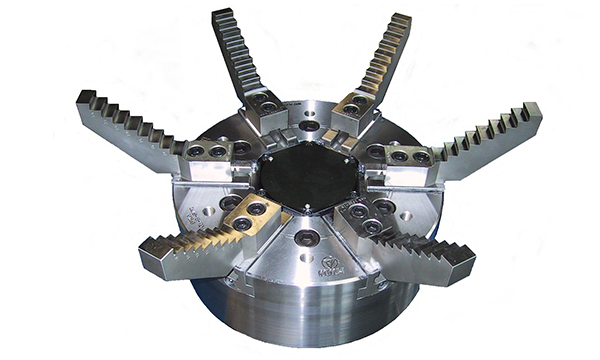

ラジアントジョーチャック™
汎用多爪

高い求芯性能
薄肉のワーク等のチャッキング歪みを抑制します。

仕様

単位 Z5JA6-8-66B Z6JA11-12-67B Z6JA11-15-120 Z6JA11-15-0B Z6JA8-15-120B Z6JA8-18-105B Z6JA11-18-0 Z6JA11-18-120 Z6JA15-18-0B Z6JA15-18-120B Z6JA15-24-175B
チャック径の呼び (インチ) 8 12 15 15 15 18 18 18 18 18 24
許容最高回転数 min-1 2,800 2,000 1,850 1,850 1,400 1,600 1,600 1,600 1,600 1,600 1,100
爪ストローク mm Φ5.8 Φ11.3 Φ13.5 Φ13.5 Φ13.5 Φ13.5 Φ13.5 Φ13.5 Φ13.5 Φ13.5 Φ13.5
シフタストローク mm 13 25 30 30 30 30 30 30 30 30 30
ワーク径 最大 mm 189 274.5 342.9 342.9 342.9 411.3 411.3 411.3 411.3 411.3 548.1
ワーク径 最小 mm 33 62.6 90 90 90 90 90 90 90 90 159.5
最大把握力 KN 47.04 88.2 137.2 137.2 87.22 137.2 137.2 137.2 137.2 137.2 137.2
シリンダ許容推力 KN 22.05 40.18 62.72 62.72 39.89 62.72 62.72 62.72 62.72 62.72 62.72
質量 kg 22 75 125 125 135 190 185 185 185 185 326
